Переделка USB-micro на USB-C
Приведу пару примеров модернизации зарядных портов. Именно зарядных, так как линий данных в принципе не было. У USB-micro и USB-C разные способы определения ведущий/ведомый в передаче данных и подобную переделку вряд-ли назовешь простой. Хотя и реальной.
Мне видятся две основные причины переделки:
1. Наличие одного универсального шнура для всех устройств - это действительно удобно. Особенно в машине. Также тип C удобен в полевых условиях тем, что втыкается любой стороной.
2. Низкий ток USB-micro соответствует долгому заряду. Многие зарядные с устаревшим разъемом часто выдают ток не более 500-700 мА. Вопрос легко решается современным мощным зарядным с USB-A и переходником под нужное гнездо. Но, обычно само устройство рассчитано на малый зарядный ток. Нужно модифицировать контроллер заряда, по возможности.

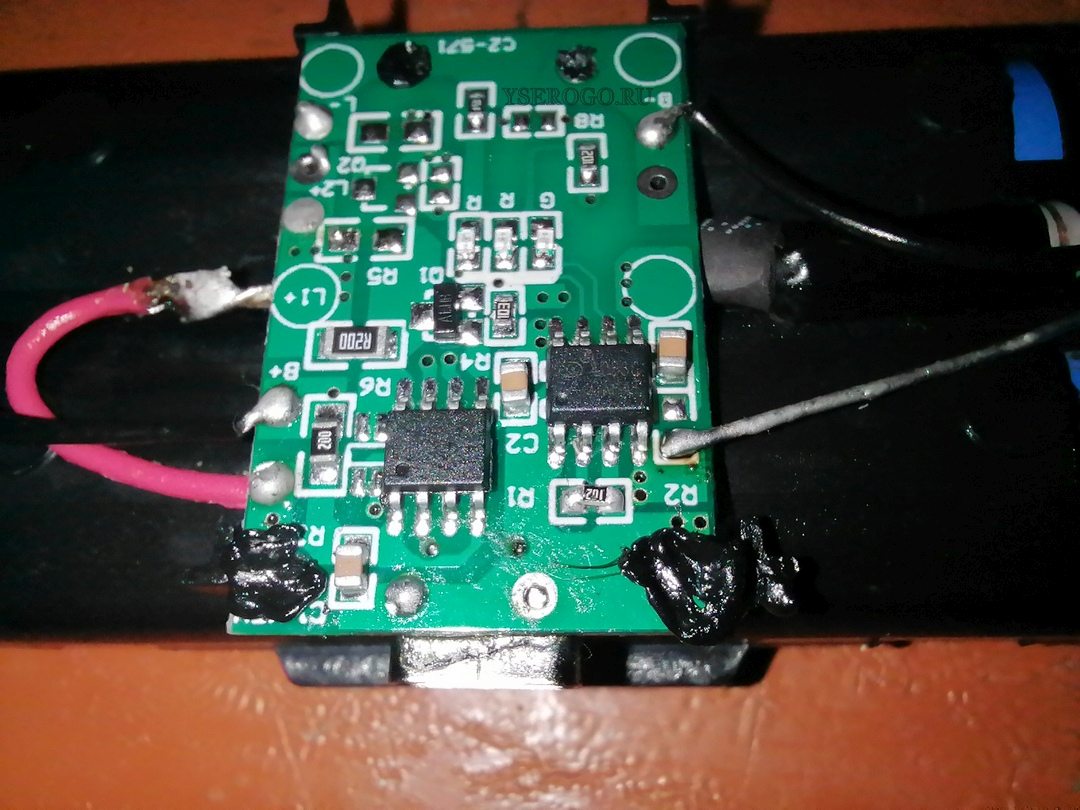

Вот вскрытый дешевый фонарик на двух запараллеленных 18650. Слабые аккумуляторы с завода изъяты и поставлены б/у по 2200 мА/ч. Не засекал время зарядки, где-то целый день. Зарядный ток 1000-600 мА, в зависимости от степени разряженности (и возможно от степени разогрева управляющей микросхемы).

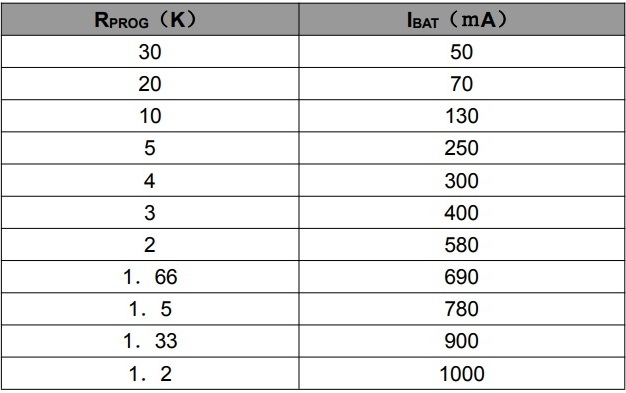

За зарядный ток у TC4056A отвечает резистор на контакте PROG.
По описанию микросхемы, подключать ее к +5В рекомендуется через резистор 0,2-0,4 Ом, особенно при больших токах заряда. Это несколько разгружает саму TC4056A от нагрева и рассеивания, заставляя греться резистор. Такое перераспределение тепла. В схеме фонарика резистора не было вообще. Впрочем, микросхема сама снизит зарядный ток при перегреве ее корпуса. Если конечно не сгорит раньше.
Так как два параллельных аккумулятора дают емкость 4400 мА/ч, заряжать их можно хоть 4А током. Но зарядный чип может выдать максимум по документации 1А. Я уменьшил резистор PROG до 1К, с рассчетом дополнительно охлаждать корпус микросхемы и разгрузить ее низкоомным резистором 0,33 Ома. Чтобы получить максимальный ток. Забегая вперед, ток заряда на полностью разряженных банках около 1,5А.
Выпаивать USB-micro на мой взгляд удобно только паяльным феном. Главное, чтобы под старым гнездом была "земляная" дорожка побольше.

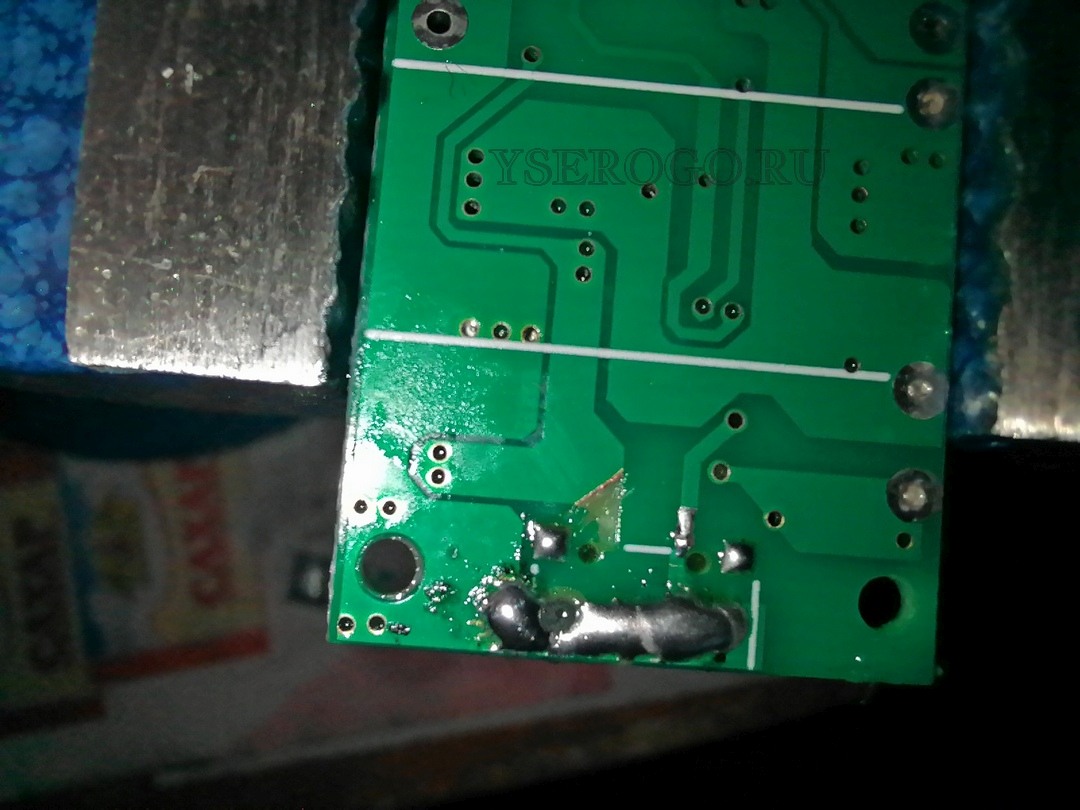

Максимально залудил землю под новое гнездо. Плюсовая дорожка у USB-micro подходит слишком близко, поэтому ее пришлось подрезать.

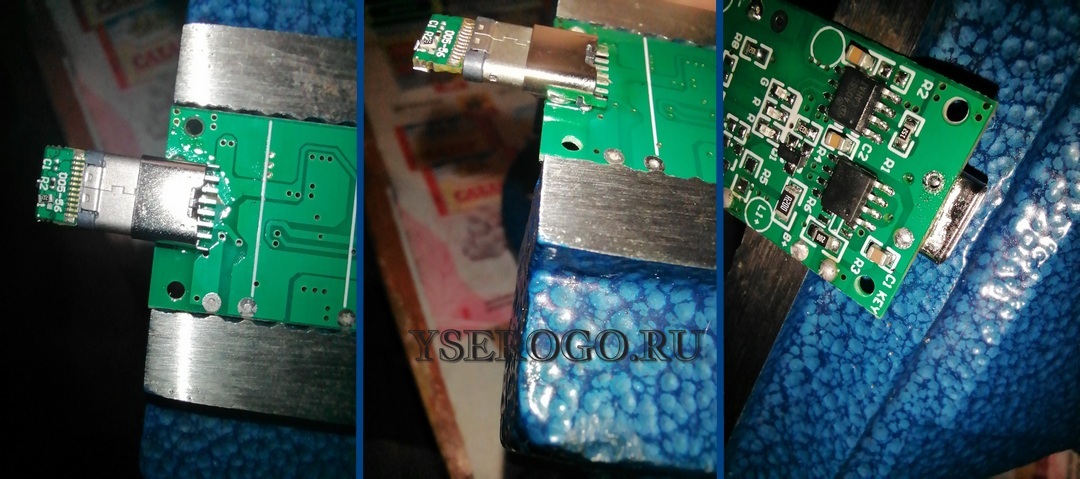

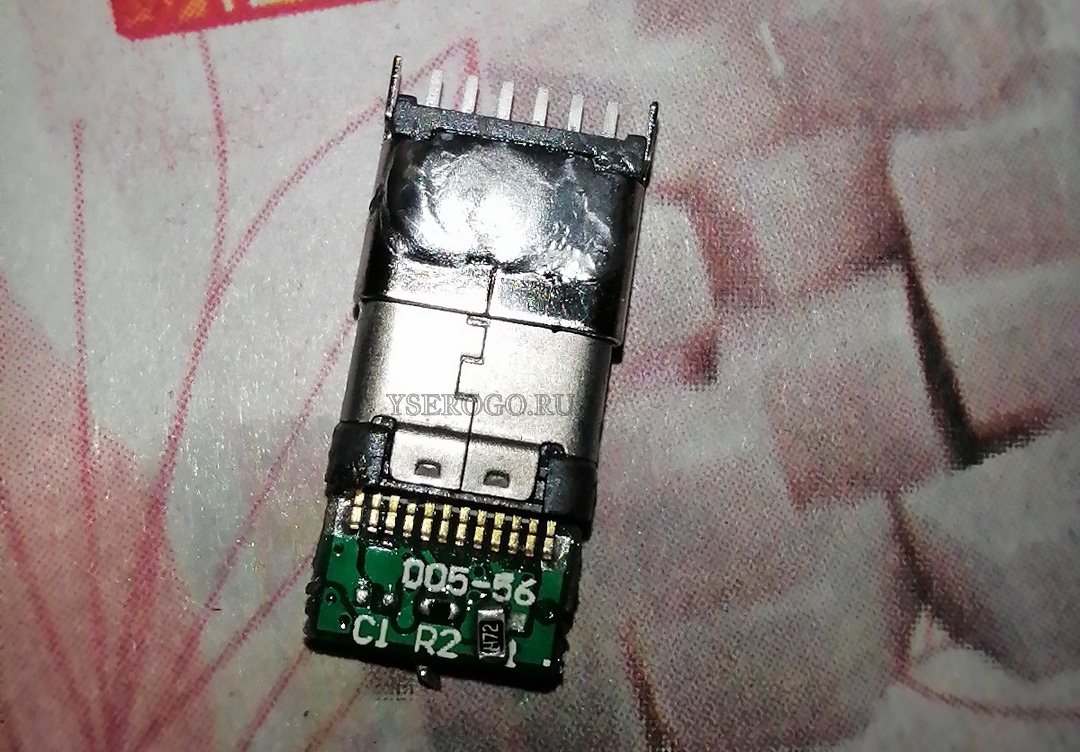

Закрытый разъем подходит больше, чем с отверстиями. Его легко лудить и не измазать внутренние контакты. Штекер-папа хорошо помогает при манипуляциях.Самое сложное соединить воедино два снимка выше в один результат. Аккуратно прогревая плату и разъем, соединить их ровно. И чтобы не посыпались остальные компоненты. мне преходилось раз пять подправлять гнездо.

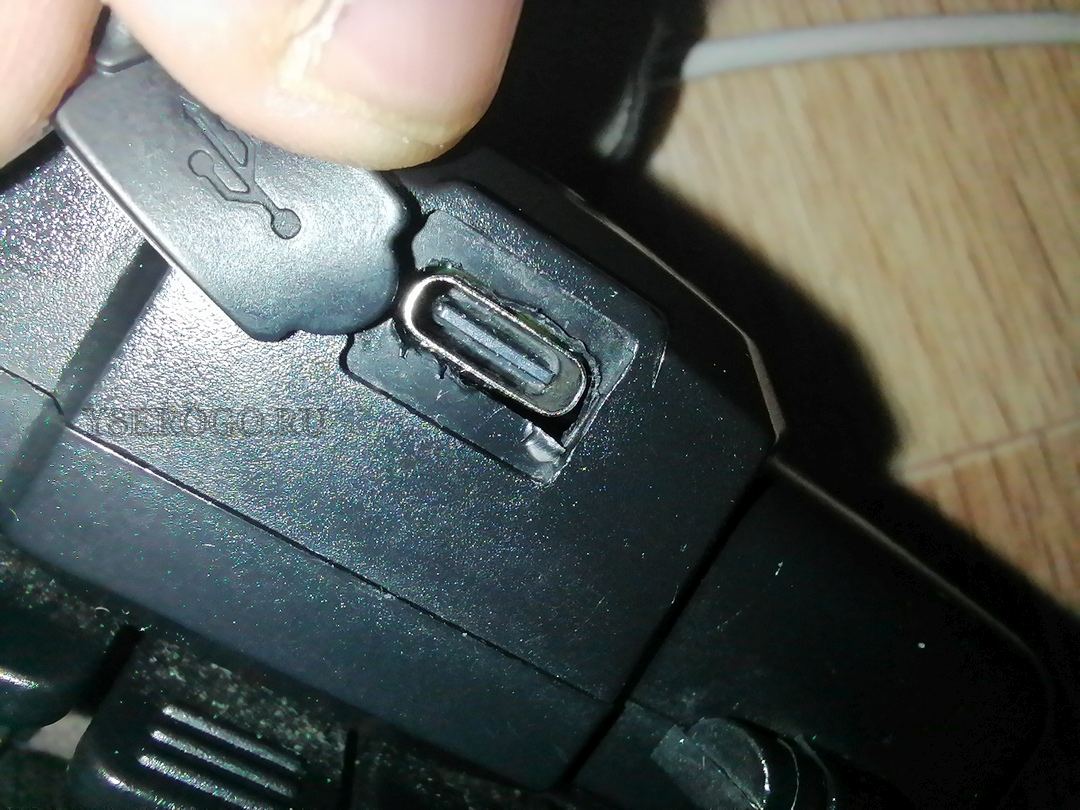

Чтобы не напаять корпус гнезда на плюсовую шину, пришлось сделать разъем излишне торчащим с платы. Из-за этого гнездо будет вровень с наружным корпусом фонарика,
поэтому между пластиком штекера и корпусом будет зазор несколько мм. Неприятный нюанс.
Минусовые выводы (GND) гнезда запаял на корпус, который не контачит с минусом по умолчанию. Сам корпус спаян с землей платы. Конкретно у этого варианта 6 выводов:
самые крайние 2 - земля (GND), следующие 2 слева и справа - +VBUS (+5В по умолчанию), оставшиеся 2 в центре - CC1 и CC2.В разъеме выше мной не использовались выводы конфигурационных каналов CC1 и CC2. Каналы эти используются в первую очередь для обозначения ведущий/ведомый. Приемник электропитания должен заземлить свои выводы CC1 и CC2 через сопротивление 5,1К (хотя-бы один вывод). Актуально это для устройств, которые соединены шнуром USB-C|USB-C, в шнуре должны быть проложены каналы CC. В шнурах USB-C|USB-A таких каналов нет.
Резюмируя: резисторы не нужны, если используются шнуры USB-C|USB-A или шнуры USB-C|USB-C с обманками внутри, тоесть запаяными резисторами 5,1К на землю. Еще короче: в нашей переделке можно забить на эти резисторы. Но самым правильным будет все-таки их установить на стороне "мамы" (женского разъема).
В моем случае резисторы не ставились. О чем в последствии пожалел. Так как переделанный шнур для одновременной передачи данных и зарядки не заряжал устройство без подтяжки к земле.
Вывод с разъема +5В идет на внешний резистор 0,33 Ом, с резистора на плюс платы. Так часть тепла рассеивается мимо.На корпус TC4056A добавил изолированный радиатор из жестянки. Ниже будет фото примера.
Смазал контакты вазилином.
Полностью разряженный фонарь заряжается за 4 часа. Против 6-8 часов до переделки. Ну и тип C сам по себе удобнее.

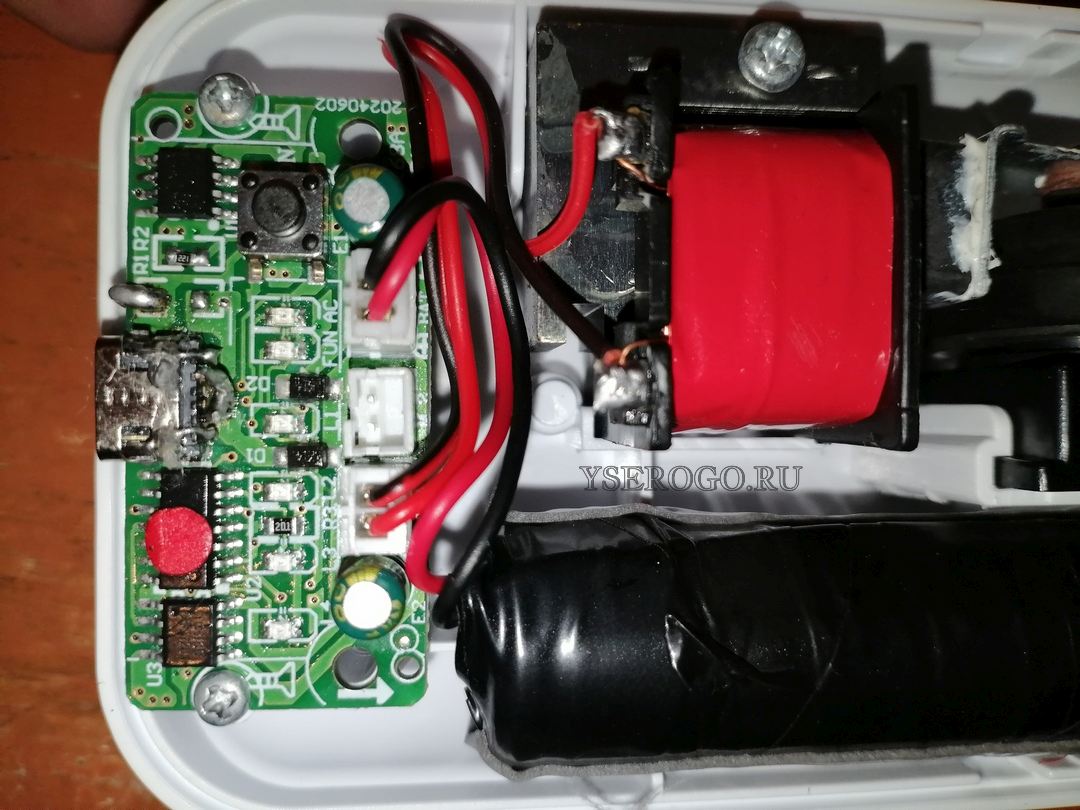

Портативный компрессор для рыбок на одном аккумуляторе 18650. Та же микросхема управления TC4056A. Зарядный ток около 560 мА, что совпадает с номиналом RPROG 2,2К.
Тот же алгоритм: замена гнезда, замена RPROG на 1,2К, замена плюсового резистора 0,22 Ома на внешний. Пропитка лаком паяных мест и смазка разъема вазелином.
Мини-радиатор из жестянки изолирован двухстронним скотчем везде в несколько слоев, кроме квадратика примыкания к микросхеме, место контакта смазано вазелином. Зарядный
ток увеличился до 1А. Гнездо удалось спозиционировать так, что пластик штекера упирается в наружный корпус.В теории думаю даже возможно переделать USB-micro на USB-C с передачей данных и полноценной сменой ведущий/ведомый, правда без протокола PD. Придется вывод SENSE/ID скоммутировать через схемку на один из каналов CC. Только это будет куда более тонкая работа, актуальность которой сомнительна!
