Подключение канализации "транзитом" через инсталляцию
При разводке канализационных труб на инсталляцию, по удалению от вертикального стояка зачастую планируются другие приборы, например ванна. В большинстве случаев у неопытного сантехника тут начинаются трудности.
Стандартная высота канализационного отвода инсталляции (обычно 230 мм. от чистового пола) никак не стыкуется с тройником 110 мм. или отводами на 50 мм., при условии НЕзавышения горизонтальной трубы, которая идет на более удаленные приборы от стояка. Особенно критична такая ситуация для ванны или душевого поддона.
В 9 случаях из 10 высота горизонтального отвода от стояка не позволяет состыковать инсталляцию с прямым или косым тройником. Если конечно не задирать высоту рамы выше стандартной метки 1 м. от чистового пола.
Проблема легко решаема, если не стоит задачи установить раму максимально близко к стене. Поворачивая косой тройник от стены, как на фото ниже, мы можем опустить его косой вывод вплоть до уровня горизонтального отвода от стояка. Правда и отступ от стены существенно увеличится. А в подавляющем большинстве это нежелательно.
Удаляя раму от стены, мы можем опускать косой вывод тройника до требуемой высоты. Несколько сантиметров отступа рамы удалось выиграть прижатием лежака вплотную к

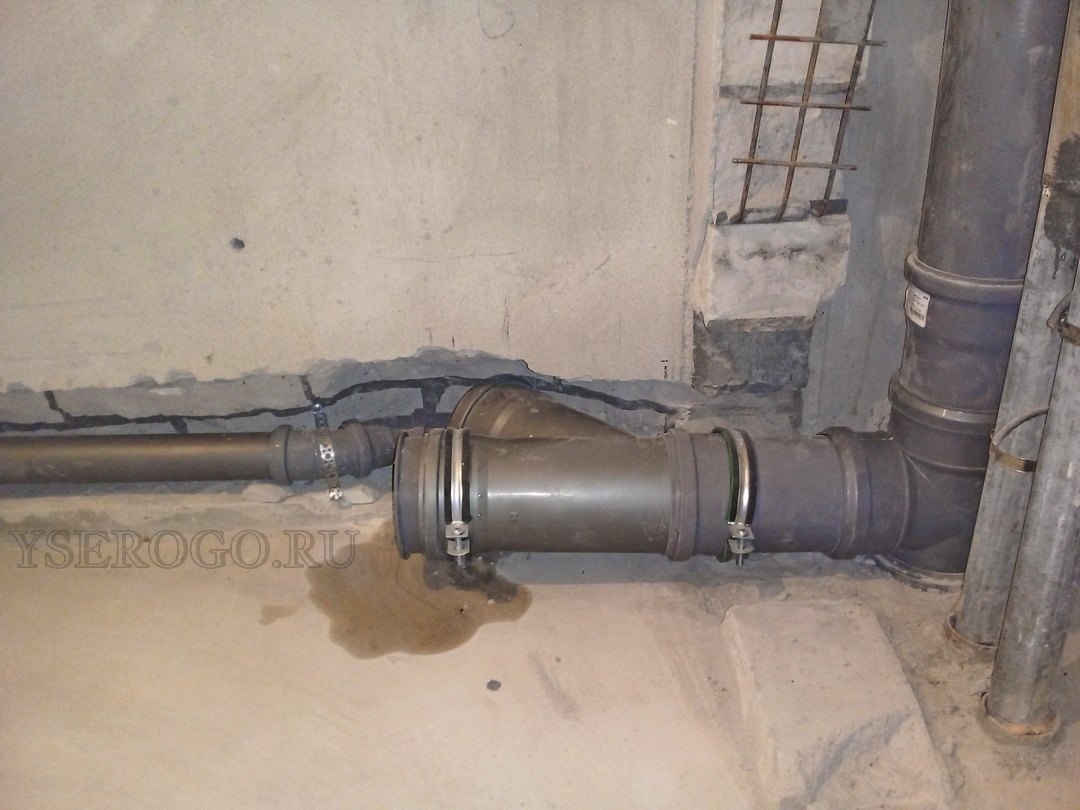

стене при помощи угла 15 градусов на выходе тройника стояка.Но когда нужно установить раму максимально близко к стене, способ выше не годится. На двух фото ниже пример транзита 50 мм. трубы с заштрабливанием и без (спасла ниша), для понимания принципа.
Не стоит забывать про уклон труб, для 110 трубы минимум 1 см./м., для 50 трубы 2,5 см./м.

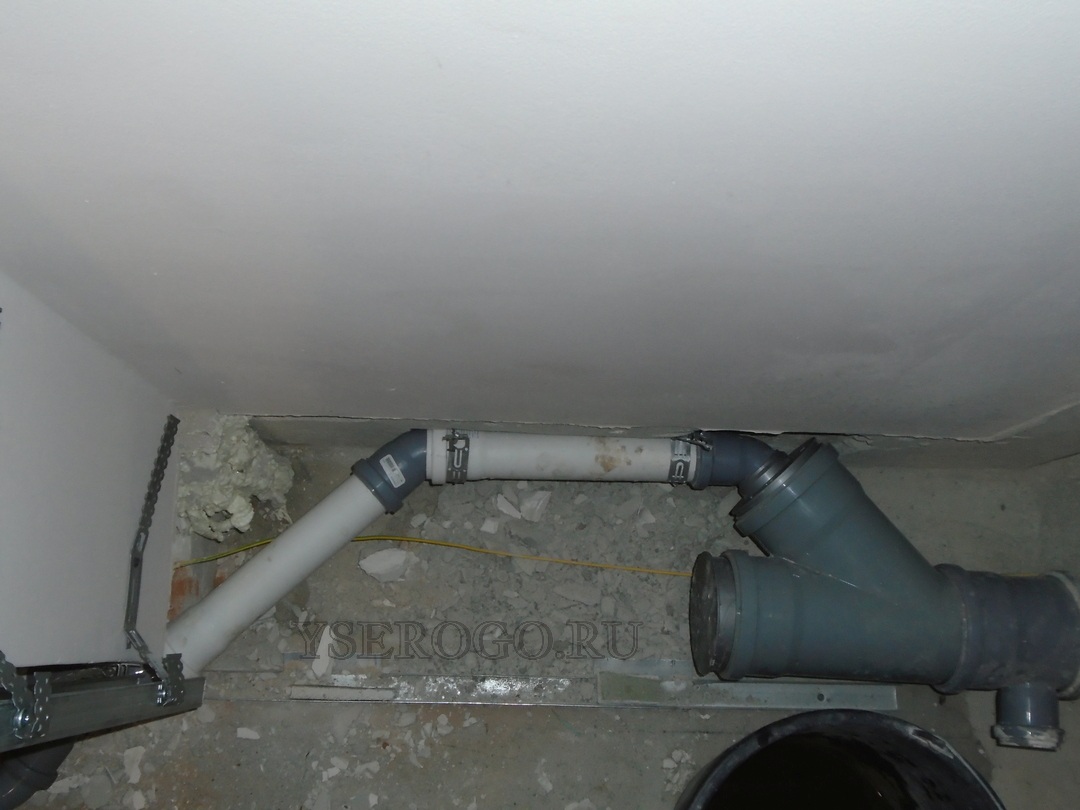

Тот же принцип нагляднее и без штробы.Такой способ позволяет пристыковать к 110 трубе эксцентриковый переход на 50 максимально низко. Никакие тройники 110/50/110 не позволят получить такую низкую высоту, так как 50 вывод у них в середине 110.

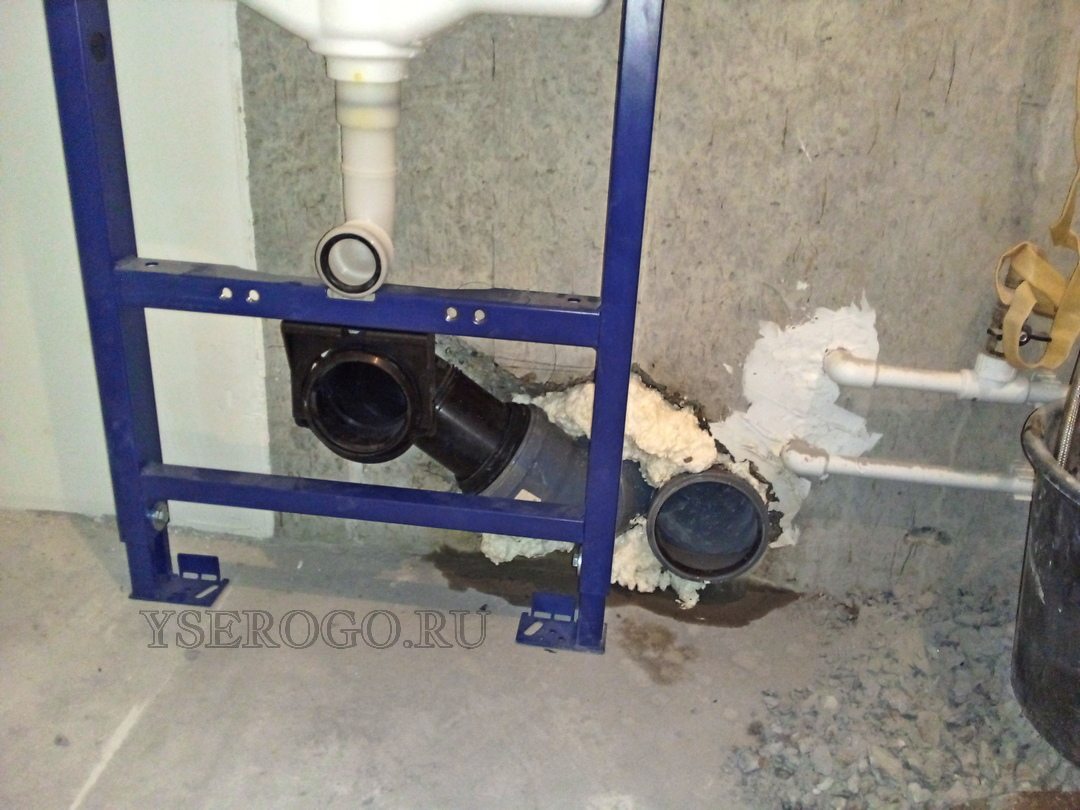

Пример, когда вертикальный стояк за пределами санузла:
Косой тройник вставлен сразу за бетонной стеной. Конечно не самое лучшее решение. В свободный раструб 110 впоследствии вставился эксцентрик (бутылочка) и угол 90
градусов для ухода 50 трубы вправо.В завершение хочется сказать: существует специальная гофра для инсталляции, которая крепится к раме вместо штатного патрубка. Но толку от нее не будет, скорее всего!
