Доработка LED прожектора под штатив лазерного уровня
На отделке часто требуется переносной свет. Делюсь простой доработкой светодиодного прожектора для его использования совместно со штативом лазерного уровня. Сам штатив с резьбой 5/8 переделывать не нужно. Данная связка используется как для освещения, так и для шлифовки стен под боковым светом.

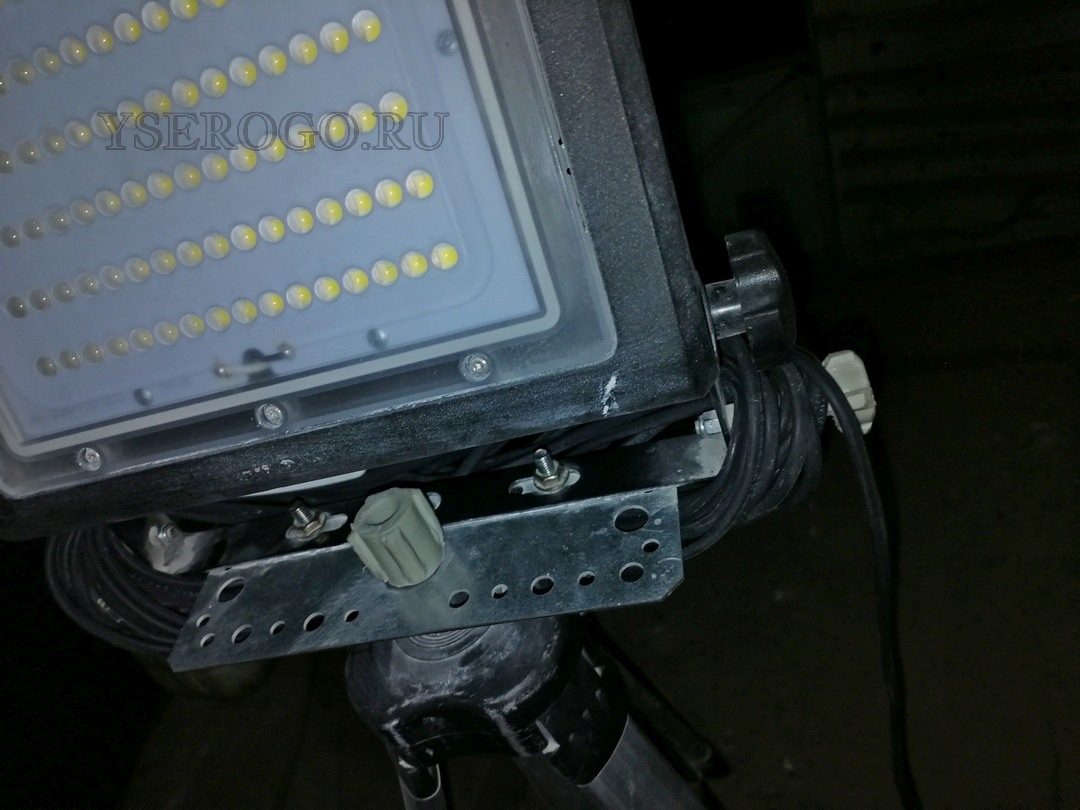

Доработка заключается в добавлении оцинкованной монтажной пластины на дужку прожектора. В пластине посередине сверлится отверстие под резьбу 5/8, чтобы она свобоно на ней вращалась. Дуга прикручивается к пластине болтами М5-М6.
Для удобной вертикальной регулировки и фиксации прожектора, штатные винты скоба-прожектор заменены на пластиковые барашки, каких сейчас полно в магазтнах. Диаметр резьбы винта барашка зависит от конкретной модели прожектора и может быть в пределах М4-М6.

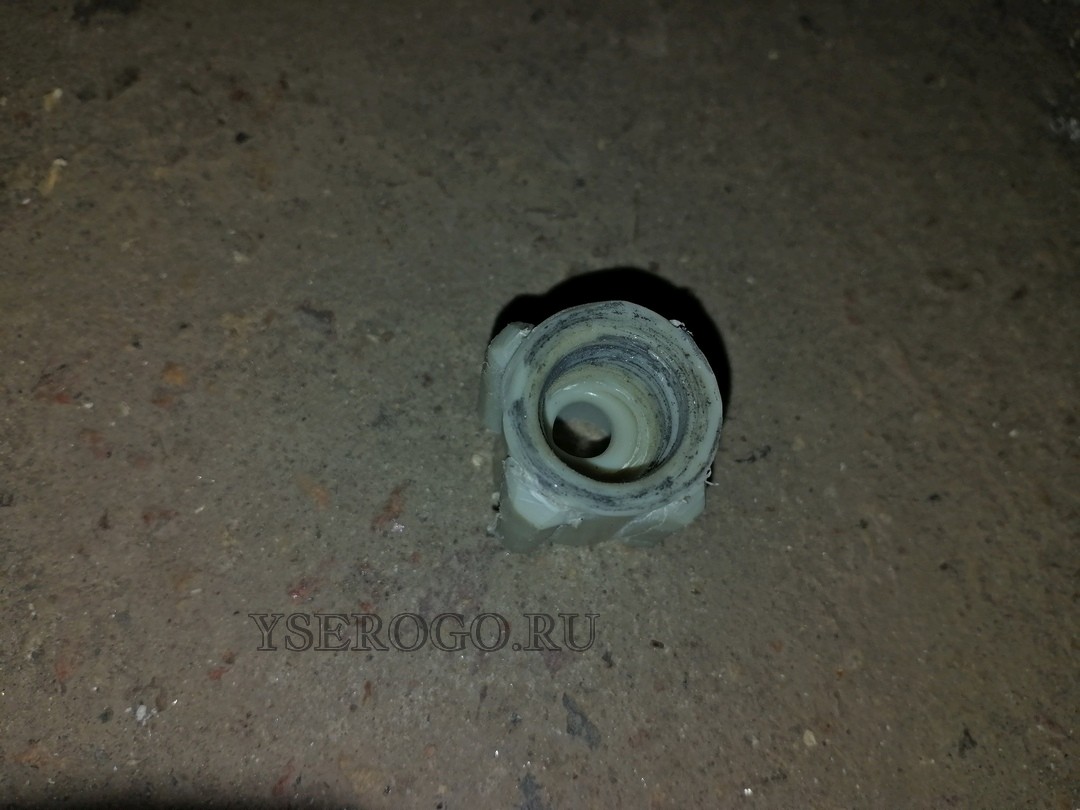

В качестве гайки, фиксирующей пластину на резьбе, можно использовать отрезок пластиковой PP-трубы. Строительным феном или паяльной станцией размягчается внутреняя поверхность трубки и накручивается на резьбу штатива. Держит в итоге замечательно и нормально откручивается. Я пошел дальше и припаял сверху к трубке обрезки ее же,чтобы придать форму барашка.

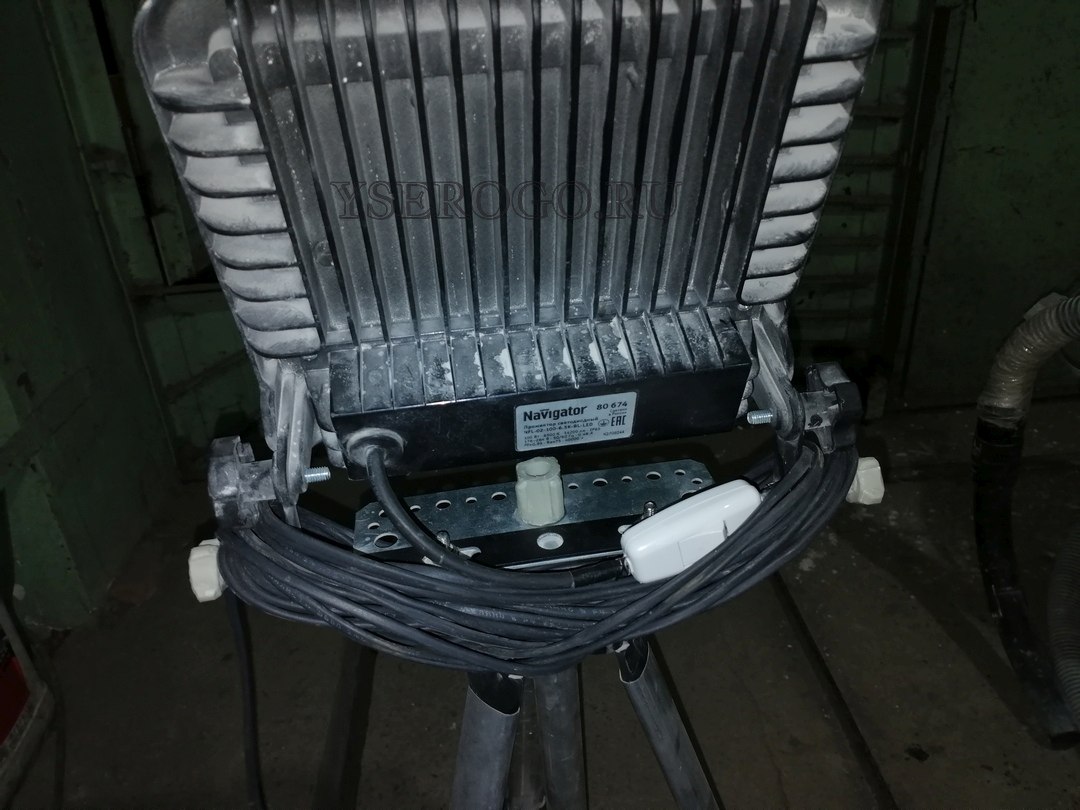

Для фиксации длинного провода ШВВП 2X0,75 вкрутил в скобу по бокам самодельные барашки с длинной шожкой. Прожектор обычно идет с коротким проводком, на конец которого можно поставить выключатель. А далее уже провод с вилкой.
Вот такая нехитрая модернизация, которая позволяет использовать штатив с прожектором и уровнем поочередно. Конечно это не всегда удобно, но имеет место быть. Пластина-площадка легко вращается на штативе, а постоянно расслабляющиеся штатные болты скобы заменены барашками, что очень удобно.
